Przy remoncie domu, budowie garażu albo prowadzeniu zasilania do ogrodu kabel trzeba dobrać do warunków, a nie do przyzwyczajenia. Kabel YKY to rozwiązanie do instalacji stałych, które dobrze znosi wilgoć, grunt i pracę na zewnątrz, dlatego tak często pojawia się przy przyłączach, oświetleniu ogrodowym i zasilaniu budynków pomocniczych. W tym tekście wyjaśniam, jak jest zbudowany, gdzie naprawdę ma sens, czym różni się od popularnych przewodów instalacyjnych i na co zwrócić uwagę, żeby instalacja była trwała oraz bezpieczna.
Najważniejsze informacje o kablu YKY w jednym miejscu
- YKY to kabel elektroenergetyczny z żyłami miedzianymi, izolacją PVC i powłoką PVC, przeznaczony do instalacji stałych.
- Sprawdza się wewnątrz, na zewnątrz, w ziemi i w betonie, ale nie jest przewodem do ruchomych odbiorników ani do prowizorycznych przedłużaczy.
- Typowe parametry to napięcie 0,6/1 kV, zakres pracy od -35°C do +70°C oraz minimalna temperatura układania -5°C.
- Najczęściej wybiera się go do przyłączy, zasilania garażu, ogrodu, bramy, pompy czy altany.
- Przy doborze liczą się przekrój żył, liczba żył, długość trasy i spadek napięcia, a nie sama nazwa kabla.
- Jeśli instalacja ma iść wyłącznie pod tynkiem we wnętrzu, często lepszy będzie prostszy przewód instalacyjny niż kabel ziemny.
Co oznacza oznaczenie YKY i kiedy ten kabel ma sens
W tym oznaczeniu każda litera ma znaczenie. Y oznacza izolację z PVC, K wskazuje na kabel elektroenergetyczny, a kolejne Y mówi o powłoce z PVC. W praktyce dostajemy więc kabel przeznaczony do przesyłu energii w instalacjach stałych, a nie przewód do luźnego prowadzenia po mieszkaniu czy do podłączania sprzętu, który się przemieszcza.
Ja traktuję YKY jako kabel do tras, które mają być położone raz i pracować latami. To rozwiązanie dobrze pasuje do miejsc, gdzie instalacja jest narażona na wilgoć, zmiany temperatury albo kontakt z gruntem. Z tego powodu YKY spotyka się zarówno w budynkach, jak i na zewnątrz, a także w ziemi i w betonie.
| Element oznaczenia | Znaczenie | Co to daje w praktyce |
|---|---|---|
| Y | izolacja PVC | odporność na typowe warunki budowlane i wilgoć |
| K | kabel elektroenergetyczny | przeznaczenie do przesyłu energii w instalacjach stałych |
| Y | powłoka PVC | dodatkowa osłona mechaniczna i środowiskowa |
To nie jest kabel „do wszystkiego”. Jeśli trasa ma być elastyczna, często potrzebny jest zupełnie inny typ przewodu. Jeśli natomiast planujesz zasilanie, które ma być ukryte w gruncie, pod nawierzchnią albo poprowadzone do budynku pomocniczego, YKY jest jednym z najbardziej naturalnych wyborów. Zrozumienie jego budowy ułatwia potem sensowny dobór pod konkretną trasę.
Jak jest zbudowany kabel YKY i dlaczego ta konstrukcja ma znaczenie

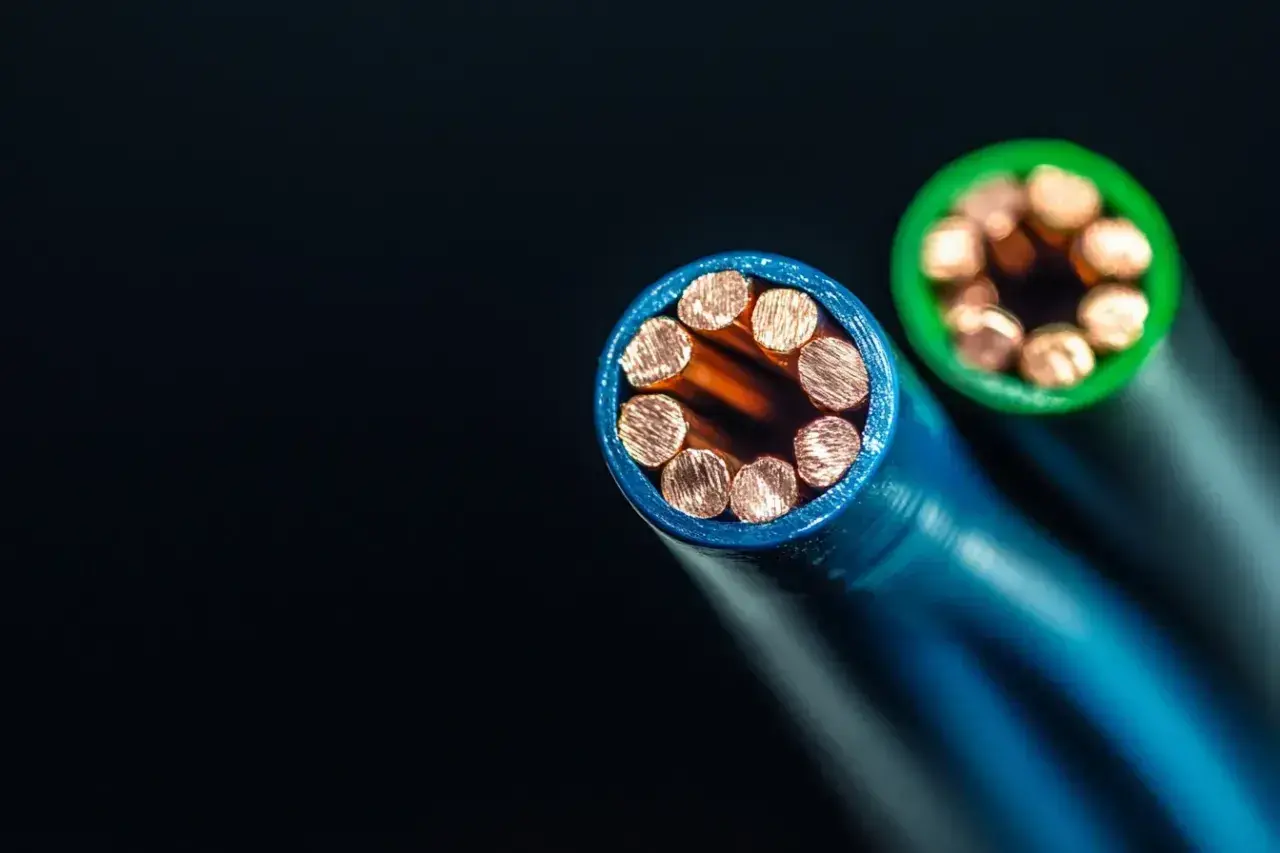

Najprościej mówiąc, YKY składa się z miedzianych żył roboczych, izolacji każdej żyły i zewnętrznej powłoki ochronnej. W kablach tego typu miedź odpowiada za przewodzenie, PVC za izolację, a zewnętrzna opona za ochronę przed wilgocią, zabrudzeniem i uszkodzeniami mechanicznymi. Taka budowa jest mniej „lekka” niż w przewodach instalacyjnych do wnętrz, ale właśnie dzięki temu kabel lepiej znosi trudniejsze warunki.
W praktyce najważniejsze są trzy rzeczy: odporność środowiskowa, stabilność przy stałym ułożeniu i zapas parametrów dla typowych instalacji budowlanych. Kable tego typu pracują przy napięciu znamionowym 0,6/1 kV, a ich temperatura pracy mieści się zwykle w zakresie od -35°C do +70°C. Temperatura przy zwarciu jest wyższa, ale to już parametr awaryjny, nie roboczy. Do układania bez podgrzewania minimalna temperatura wynosi zazwyczaj -5°C.
Warto też pamiętać, że PVC ma swoje mocne strony, ale nie rozwiązuje wszystkiego. To materiał praktyczny i odporny w codziennym użyciu, jednak jeśli projekt wymaga szczególnej ochrony przeciwpożarowej albo obniżonej emisji dymu, zwykle rozważa się inne rozwiązania. Dlatego kabel trzeba dobierać nie tylko po symbolu, lecz także po warunkach, w których ma pracować. Z tej konstrukcji wynika od razu pytanie: gdzie taki kabel faktycznie warto zastosować.
Gdzie YKY sprawdza się podczas budowy i remontu
Najczęściej wybieram YKY tam, gdzie instalacja ma przejść z budynku do strefy zewnętrznej albo ma pracować w gruncie. To może być zasilanie garażu, altany, domku narzędziowego, bramy, pompy ogrodowej, oświetlenia podjazdu czy gniazd zewnętrznych. W takim otoczeniu zwykły przewód wewnętrzny szybko przestaje być rozsądnym wyborem, bo nie został zaprojektowany do podobnych obciążeń środowiskowych.
Ten kabel ma sens także przy modernizacji starszej instalacji, kiedy część trasy trzeba poprowadzić na zewnątrz, a część wewnątrz budynku. Wtedy jedna, dobrze dobrana linia zasilająca zwykle porządkuje całą trasę i ogranicza liczbę połączeń. To jest ważne, bo każde dodatkowe łączenie w trudnym środowisku zwiększa ryzyko problemów w przyszłości.
| Zastosowanie | Dlaczego YKY pasuje | Na co uważać |
|---|---|---|
| Przyłącze do domu lub budynku gospodarczego | dobrze znosi grunt, wilgoć i prowadzenie na stałe | dobór przekroju musi uwzględniać moc i długość trasy |
| Oświetlenie ogrodu i podjazdu | odporny na warunki zewnętrzne i układanie w ziemi | przy małym obciążeniu nie ma sensu przewymiarowywać całej trasy |
| Brama, furtka, napęd, pompa | stabilny przy instalacjach stałych i pracy na zewnątrz | trzeba sprawdzić rozruch i liczbę żył |
| Warsztat, garaż, domek narzędziowy | dobry kompromis między trwałością a łatwością prowadzenia | ważna jest ochrona mechaniczna w miejscach przejścia |
Jeśli kabel ma iść wyłącznie wewnątrz suchego mieszkania, w ścianie albo pod tynkiem, często wystarczy prostszy przewód instalacyjny. To prowadzi do kolejnej decyzji, która w praktyce bywa ważniejsza niż sama nazwa kabla: jak dobrać przekrój i liczbę żył.
Jak dobrać przekrój i liczbę żył bez zgadywania
Przekrój dobiera się do obciążenia, długości trasy i sposobu pracy instalacji. W instalacjach jednofazowych zwykle spotyka się kabel 3-żyłowy, a w trójfazowych 5-żyłowy. Sama liczba żył nie wystarcza jednak do decyzji, bo równie ważny jest pobór prądu i spadek napięcia na długim odcinku.
W praktyce warto myśleć o przekroju jak o zapasie bezpieczeństwa. Im dłuższa trasa, tym większe znaczenie ma opór przewodu i tym szybciej pojawia się spadek napięcia. Dlatego na krótkim odcinku coś może jeszcze działać poprawnie, a na kilkudziesięciu metrach już nie będzie to rozsądny wybór.
| Zastosowanie | Typowy punkt wyjścia | Komentarz praktyczny |
|---|---|---|
| Oświetlenie ogrodu | 3x1,5 mm² | tylko przy małym obciążeniu i krótkiej trasie |
| Gniazdo zewnętrzne, taras, mała wiata | 3x2,5 mm² | często rozsądniejszy wybór niż 1,5 mm² |
| Brama, pompa, niewielki warsztat | 3x2,5 mm² lub 5x2,5 mm² | zależnie od tego, czy potrzebujesz jednej, czy trzech faz |
| Główne zasilanie garażu lub budynku pomocniczego | 5x6 mm², 5x10 mm² lub więcej | tu naprawdę warto oprzeć się na obliczeniach instalatora |
Jeśli chodzi o liczbę żył, jeden skrót myślowy pomaga uniknąć wielu pomyłek: 3 żyły wybierasz tam, gdzie wystarcza obwód jednofazowy, a 5 żył tam, gdzie potrzebujesz zasilania trójfazowego albo bardziej rozbudowanej konfiguracji. Przy projektach remontowych nie warto zgadywać „na oko”, bo potem poprawki są kosztowne i kłopotliwe. Z tego punktu łatwo przejść do porównania z innymi popularnymi kablami.
YKY a YDY i N2XY w praktyce domowej
Właśnie tutaj najczęściej pojawia się nieporozumienie. YKY nie jest po prostu „lepszą wersją” YDY, tylko innym narzędziem do innego zadania. YDY sprawdza się przede wszystkim wewnątrz budynków, a YKY daje przewagę tam, gdzie w grę wchodzi grunt, zewnętrzna wilgoć albo większa odporność mechaniczna. Z kolei N2XY bywa wybierany wtedy, gdy inwestorowi zależy na lepszym zapasie termicznym izolacji.
| Typ | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| YKY | zewnętrzne trasy, ziemia, beton, stałe zasilanie budynków i ogrodu | odporność środowiskowa, trwałość, uniwersalność w instalacjach stałych | sztywniejszy niż przewody instalacyjne do wnętrz |
| YDY | instalacje wewnętrzne pod tynkiem i w pomieszczeniach | wygodny montaż, popularność, dobra do typowych obwodów domowych | nie jest wyborem do gruntu i warunków zewnętrznych |
| N2XY | stałe instalacje, także tam, gdzie potrzebny jest większy zapas termiczny | lepsze parametry cieplne izolacji, szerokie zastosowanie | zwykle droższy i nadal wymaga prawidłowego doboru do trasy |
Jeśli trasa ma być tylko wewnętrzna, YKY bywa po prostu niepotrzebnie ciężki i droższy. Jeśli jednak instalacja jest mieszana, prowadzi przez ścianę, fundament albo ogród, jego przewaga staje się bardzo konkretna. Sama dobra nazwa nie załatwia jeszcze montażu, dlatego warto wiedzieć, jak układać taki kabel, żeby nie skrócić mu życia.
Jak układać kabel, żeby nie skrócić mu życia
Przy układaniu w ziemi liczy się porządek wykonania. W praktyce kabel prowadzi się w wykopie o głębokości zwykle około 70-80 cm, na podsypce z piasku, a następnie przykrywa kolejną warstwą piasku. Nad trasą umieszcza się taśmę ostrzegawczą, żeby przy późniejszych pracach ziemnych łatwiej było zareagować, zanim dojdzie do uszkodzenia kabla.
W miejscach szczególnie narażonych na nacisk albo przypadkowe uszkodzenie warto zastosować osłonę mechaniczną, na przykład rurę osłonową. Dotyczy to przede wszystkim przejść pod podjazdem, pod chodnikiem albo tam, gdzie kabel wychodzi z gruntu do budynku. Przy takim prowadzeniu najwięcej szkód robią nie warunki pogodowe, tylko źle rozwiązane przejścia i zbyt ciasne łuki.
Ja zwracam też uwagę na dwa detale, które często są bagatelizowane: nieprzekraczanie dopuszczalnego promienia gięcia i brak przypadkowych połączeń w ziemi. Jeden zbyt ostry zakręt potrafi narobić problemów szybciej niż sama wilgoć. A jeśli kabel ma łączyć dwa odcinki trasy, połączenie musi być wykonane elementami przeznaczonymi do tego typu instalacji, a nie „na szybko” w przypadkowej puszce. Z tego wynika już prosta lista błędów, których lepiej nie powielać.
Jakich błędów unikać przy zakupie i montażu
- Nie kupuj kabla wyłącznie po nazwie. Liczy się liczba żył, przekrój, długość trasy i miejsce prowadzenia.
- Nie mieszaj przewodu do wnętrz z kablem ziemnym tam, gdzie instalacja ma pracować na zewnątrz.
- Nie zakładaj, że większy przekrój zawsze oznacza lepszy wybór. Zbyt gruby kabel bywa trudny w prowadzeniu i niepotrzebnie podnosi koszt.
- Nie rób połączeń w gruncie bez odpowiednich złącz i zabezpieczeń.
- Nie oszczędzaj na ochronie mechanicznej w miejscach przejścia pod nawierzchnią.
- Nie pomijaj oznaczeń obwodów w rozdzielnicy i dokumentacji trasy. To później oszczędza dużo czasu.
Największy błąd widzę zwykle w jednym miejscu: ktoś kupuje kabel „na oko”, a potem próbuje dopasować całą resztę do już podjętej decyzji. To odwrócona kolejność. Najpierw powinna być trasa i obciążenie, potem dobór kabla, a dopiero na końcu montaż. Dzięki temu instalacja nie wygląda dobrze tylko na etapie odbioru, ale pozostaje bezproblemowa po latach użytkowania.
Co warto sprawdzić, zanim wszystko zniknie pod tynkiem albo w gruncie
Przed zasypaniem wykopu albo zamknięciem bruzdy robię prostą kontrolę. Sprawdzam, czy kabel ma właściwą liczbę żył i przekrój, czy przebieg trasy jest zgodny z projektem, czy przewidziano ochronę na przejściach pod nawierzchnią oraz czy nad kablem jest taśma ostrzegawcza. To są drobiazgi, ale właśnie one odróżniają instalację dopracowaną od tej, do której trzeba wracać po pierwszej awarii.
Warto też zrobić zdjęcia trasy przed zasypaniem i opisać je razem z punktami odniesienia, na przykład odległością od ściany, ogrodzenia albo narożnika budynku. Po kilku latach taka dokumentacja bywa bezcenna, szczególnie wtedy, gdy ktoś chce dołożyć nowy obwód albo przypadkiem planuje wykop w tym samym miejscu. Jeśli instalacja ma działać długo i bez niespodzianek, właśnie ten etap zamyka temat najlepiej.
