Przewód instalacyjny typu YDY jest jednym z podstawowych elementów domowej elektryki: odpowiada za bezpieczne prowadzenie prądu w ścianach, sufitach i bruzdach. Przy remoncie nie chodzi więc tylko o sam zakup przewodu, ale o wybór właściwego wariantu, przekroju i sposobu prowadzenia, żeby instalacja była i estetyczna, i wygodna w serwisie.
W tym tekście pokazuję, jak czytać oznaczenia, gdzie ten przewód sprawdza się najlepiej, kiedy lepiej wybrać inny typ oraz jakie błędy najczęściej wychodzą dopiero po zamknięciu ścian. To praktyczny przewodnik dla domu i mieszkania, bez zbędnej teorii.
Najkrócej: to podstawowy przewód do stałych instalacji domowych
- To przewód instalacyjny z miedzianą żyłą i izolacją PVC, przeznaczony do montażu stałego.
- Najczęściej stosuję go wewnątrz budynku, pod tynkiem, w tynku lub na tynku.
- Do oświetlenia zwykle startuję od 3x1,5 mm², a do gniazd od 3x2,5 mm².
- Okrągły YDY i płaski YDYp nie są tym samym, więc dobór zależy od trasy instalacji.
- Do ziemi i na zewnątrz wybieram inny typ kabla, najczęściej YKY.
Co oznacza oznaczenie i dlaczego to ważne w domu
Na pierwszy rzut oka nazwa wygląda jak techniczny skrót bez znaczenia, ale każdy znak coś mówi. Y oznacza izolację z PVC, D wskazuje na miedzianą żyłę jednodrutową, a kolejne Y mówi o zewnętrznej powłoce z PVC. W praktyce dostaję przewód przeznaczony do instalacji stałej, a nie do podłączania rzeczy, które się ruszają albo są często przepinane.
W remontach lubię to rozróżnienie, bo od razu porządkuje decyzje. Jeśli instalacja ma zniknąć w ścianie, pod tynkiem albo w bruździe, taki przewód ma sens. Jeśli ma pracować przy sprzęcie przenośnym, szukam czegoś bardziej elastycznego, bo sztywna żyła nie wybacza tak łatwo ciągłego wyginania.
Warto też pamiętać o języku potocznym: wiele osób mówi „kabel YDY”, ale technicznie chodzi o przewód instalacyjny. To nie jest drobiazg z dziedziny nazewnictwa, tylko sygnał, czego można się po nim spodziewać na budowie i podczas montażu.
Z czego jest zbudowany przewód i co to zmienia w praktyce
W wersji 450/750 V producent opisuje go jako przewód z miedzianą żyłą klasy 1, izolacją PVC i białą powłoką PVC. NKT podaje też zakres temperatur od -30°C do +70°C, maksymalną temperaturę żyły na poziomie +70°C, temperaturę przy zwarciu +160°C oraz minimalną temperaturę układania -5°C. To konkretne parametry, które dobrze pokazują, że mamy do czynienia z przewodem do stałej instalacji, a nie z uniwersalnym rozwiązaniem do wszystkiego.
| Element | Co oznacza | Co daje w domu |
|---|---|---|
| Żyła miedziana klasy 1 | Jeden sztywny drut miedzi | Łatwe układanie w stałej trasie, mniejsza elastyczność niż w przewodach linkowych |
| Izolacja PVC | Osłona każdej żyły | Podstawowa ochrona elektryczna i odporność typowa dla instalacji domowych |
| Powłoka PVC | Zewnętrzna osłona przewodu | Dodatkowa ochrona mechaniczna i wygodniejsze prowadzenie w ścianie |
| Napięcie znamionowe 450/750 V | Zakres pracy elektrycznej przewodu | Bezpieczny zapas dla typowych instalacji wewnętrznych |
| Zakres temperatur | Od -30°C do +70°C | Przewód nadaje się do warunków typowych dla wnętrz, ale nie do zastosowań zewnętrznych i ziemnych |
Najważniejsza konsekwencja tej budowy jest prosta: taki przewód świetnie sprawdza się w stałej trasie, ale gorzej znosi częste zginanie i ruch. Dlatego do połączeń mobilnych sięgam po przewody giętkie, a nie po ten typ.
Przeczytaj również: Szalowanie stropu - Jak uniknąć błędów i kiedy zdjąć podpory?

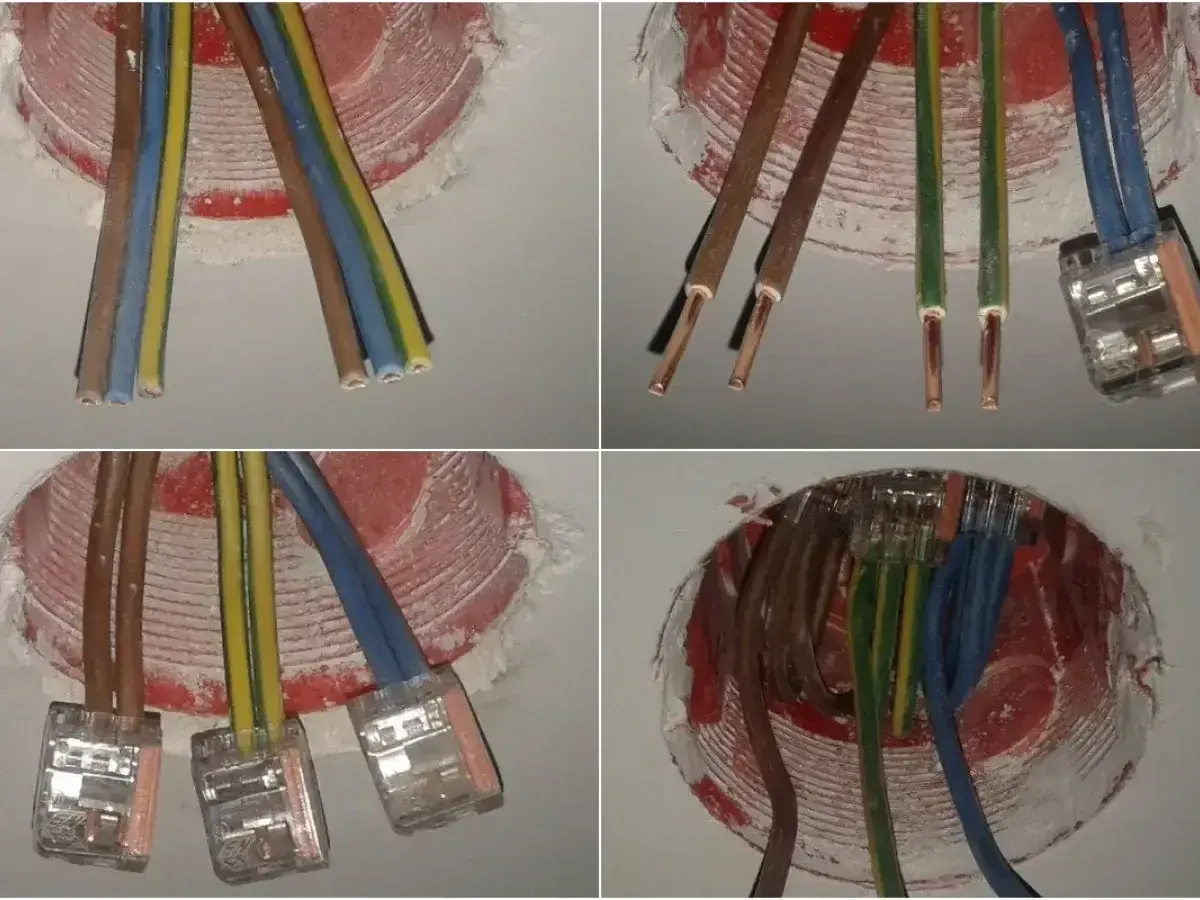

Kolory żył czytam bez zgadywania
- Brązowy, czarny lub szary to zwykle żyła fazowa.
- Niebieski to żyła neutralna.
- Żółto-zielony to żyła ochronna PE i nie powinna być używana do innych zadań.
To właśnie tutaj najłatwiej o błąd przy samodzielnym remoncie. Kolory nie są ozdobą, tylko częścią bezpieczeństwa całej instalacji, więc przy podłączaniu osprzętu traktuję je bardzo dosłownie.
Gdzie używam go przy remoncie, a gdzie już nie
Przy remoncie mieszkania ten przewód ma swoje naturalne miejsce. Wybieram go do instalacji oświetleniowej, do obwodów gniazd w pokojach i do stałych połączeń, które mają zostać ukryte w ścianie. Sprawdza się tam, gdzie instalacja ma być estetyczna, przewidywalna i łatwa do rozplanowania razem z układem mebli, zabudów i punktów świetlnych.
| Zastosowanie | Czy pasuje | Dlaczego |
|---|---|---|
| Oświetlenie w mieszkaniu | Tak | To typowy, stały obwód prowadzony w ścianach lub suficie |
| Gniazda w pokojach | Tak | Sprawdza się przy standardowych obciążeniach domowych |
| Stałe zasilanie urządzeń | Tak, po doborze przekroju | Wymaga policzenia mocy i zabezpieczenia, ale jest to częsty scenariusz |
| Wewnętrzne prowadzenie pod tynkiem | Tak | To jeden z jego podstawowych sposobów zastosowania |
| Zewnętrze budynku | Nie | Na zewnątrz potrzebny jest przewód lub kabel przeznaczony do takich warunków |
| Układanie w ziemi | Nie | Do gruntu wybieram inny typ kabla, z odpowiednią konstrukcją i odpornością |
| Połączenia ruchome | Nie | Sztywna żyła nie jest dobrym wyborem do częstego wyginania |
W praktyce najwięcej zyskuję wtedy, gdy planuję instalację razem z aranżacją wnętrza. Inaczej prowadzi się przewody pod telewizor, inaczej pod kinkiety nad łóżkiem, a jeszcze inaczej pod kuchnię z dużą liczbą sprzętów. Dobrze rozrysowana trasa instalacji oszczędza później kucia, poprawek i nerwów.
Jak dobieram przekrój i liczbę żył
Nie dobieram przewodu wyłącznie po pomieszczeniu. Patrzę na obciążenie, długość trasy, rodzaj zabezpieczenia i to, czy w przyszłości ktoś nie dołoży jeszcze jednego urządzenia. Dopiero z tego składa się rozsądny wybór.
| Obwód | Najczęstszy wybór | Praktyczna uwaga |
|---|---|---|
| Oświetlenie | 3x1,5 mm² | To standardowy punkt startowy dla większości domowych lamp i opraw |
| Gniazda ogólne | 3x2,5 mm² | Daje większy zapas przy codziennym użytkowaniu |
| Dedykowane urządzenia | Dobór indywidualny | Płyta, piekarnik, zmywarka czy pralka mogą wymagać innego przekroju i osobnego obwodu |
| Układy sterowania i rozbudowane połączenia | 4- lub 5-żyłowe warianty | Przydają się tam, gdzie potrzebuję więcej przewodów niż faza, neutralny i ochronny |
Jeśli mam jedną zasadę do przekazania, to taką: nie kupuję przewodu „na oko”. Zbyt mały przekrój robi się problemem eksploatacyjnym, a zbyt duży potrafi utrudnić montaż w puszkach i w bruzdach. Najlepiej działa tu prosty, techniczny rachunek, a nie intuicja z marketu.
YDY, YDYp i YKY nie są tym samym
To jedna z najczęstszych pomyłek przy remoncie. Nazwy są podobne, ale przeznaczenie już nie. W praktyce wybór między wersją okrągłą, płaską i kablem do zadań zewnętrznych zależy od trasy, miejsca montażu i oczekiwanej odporności mechanicznej.
| Typ | Budowa | Kiedy go wybieram | Kiedy go nie używam |
|---|---|---|---|
| YDY | Okrągły przewód instalacyjny | Gdy prowadzę instalację w rurkach, peszlach lub potrzebuję wygodnego układania w stałej trasie | Gdy chcę bardzo płaskiego prowadzenia pod tynkiem lub potrzebuję zastosowania zewnętrznego |
| YDYp | Płaski przewód instalacyjny | Gdy trasa ma iść w bruździe i zależy mi na jak najmniejszej grubości warstwy pod wykończeniem | Gdy potrzebuję innego typu przewodu do warunków zewnętrznych lub większej odporności środowiskowej |
| YKY | Kabel do trudniejszych warunków pracy | Gdy instalacja ma iść na zewnątrz lub w ziemi | Gdy chcę go traktować jak zwykły przewód wewnętrzny do ścian |
W mieszkaniach najczęściej wygrywa logika trasy, a nie sam przyzwyczajony skrót. Jeśli instalacja ma zostać ukryta pod tynkiem i zależy mi na czystym efekcie wizualnym, patrzę na płaski wariant. Jeśli prowadzę przewód w rurce albo w miejscu, gdzie ważniejsza jest wygoda układania niż maksymalnie płaski profil, wybór może pójść w stronę okrągłej wersji.
Najczęstsze błędy, które wychodzą dopiero po remoncie
Tu zwykle nie ma spektakularnych awarii od razu. Problem pojawia się po kilku miesiącach albo po pierwszym poważniejszym obciążeniu instalacji. I właśnie dlatego te błędy są kosztowne.
- Za mały przekrój - przewód pracuje bliżej granicy możliwości, a to zwiększa ryzyko przegrzewania.
- Jeden obwód do zbyt wielu zadań - kuchnia, łazienka i salon nie powinny być traktowane jak jedno wielkie gniazdko.
- Użycie przewodu poza zakresem zastosowania - na zewnątrz, do ziemi albo do ruchomych połączeń potrzebny jest inny typ.
- Za ciasne prowadzenie w puszkach i peszlach - montaż staje się trudny, a przy serwisie łatwo o uszkodzenie izolacji.
- Brak opisu obwodów - po latach nikt nie pamięta, który przewód do czego prowadzi.
- Brak dokumentacji zdjęciowej - po zabudowie ścian to często jedyny ślad po trasie instalacji.
Najgorsze w tych błędach jest to, że zwykle nie wyglądają groźnie w dniu montażu. Dopiero po zamknięciu ścian i ustawieniu mebli okazuje się, że oszczędność na etapie zakupu albo pośpiech przy układaniu generują później kucie, poprawki i dodatkowe koszty.
Co sprawdzam przed zamknięciem bruzd i puszek
Przed zaszpachlowaniem zawsze robię krótki przegląd, bo to ostatni moment na tanią poprawkę. W praktyce patrzę na kilka rzeczy naraz: zgodność kolorów żył, ciągłość żyły ochronnej, zapas przewodu w puszkach, brak zgnieceń oraz sensowny przebieg trasy względem przyszłego wyposażenia wnętrza.
- Sprawdzam, czy każdy obwód jest opisany.
- Upewniam się, że przewód nie jest zbyt mocno ściśnięty w bruździe lub peszlu.
- Zostawiam zapas do podłączenia osprzętu, ale nie robię przypadkowych pętli.
- Robię zdjęcia trasy przed zakryciem ścian.
- Weryfikuję, czy układ gniazd i punktów świetlnych pasuje do mebli i zabudowy.
To właśnie na tym etapie najłatwiej uniknąć kosztownych przeróbek, gdy ściany są jeszcze otwarte. Jeśli instalacja ma potem dobrze współpracować z wnętrzem, musi być dobrze przemyślana zanim zniknie pod tynkiem.
