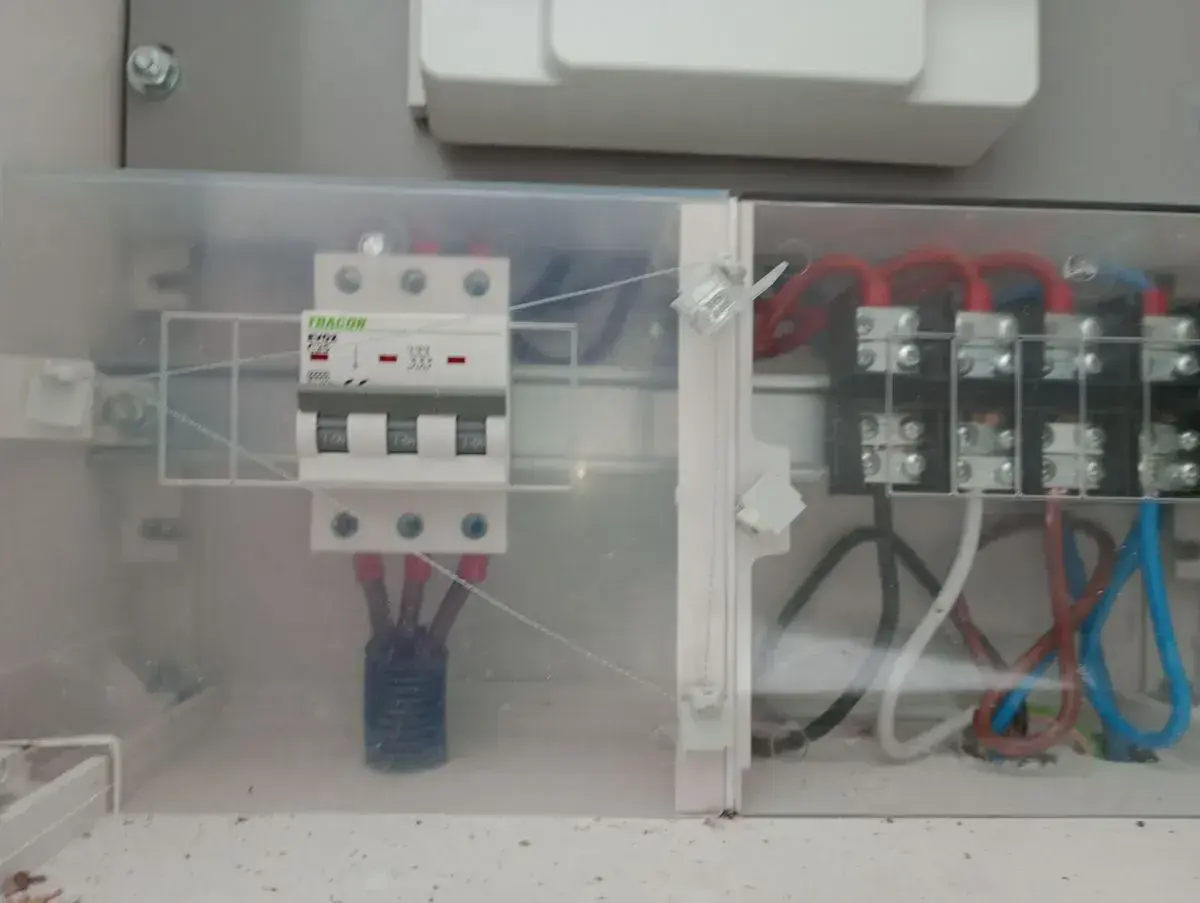

W dobrze zaplanowanej instalacji elektrycznej liczy się nie tylko estetyczna rozdzielnica, ale przede wszystkim bezpieczeństwo i prosty dostęp do odcięcia obwodu. Rozłącznik bezpiecznikowy łączy te dwie funkcje: pozwala odłączyć zasilanie i jednocześnie chroni obwód wkładką topikową, dlatego w remontach i modernizacjach pojawia się częściej, niż wielu osobom się wydaje. W tym tekście wyjaśniam, jak działa, czym różni się od innych aparatów, jak dobrać właściwy wariant i jakie błędy najczęściej wychodzą dopiero po montażu.
Najważniejsze rzeczy o tym aparacie, zanim zaczniesz dobór
- To aparat łączący funkcję odłączania obwodu z ochroną topikową przed przeciążeniem i zwarciem.
- W domowych i półprofesjonalnych instalacjach spotkasz głównie wersje modułowe na wkładki 10x38 mm oraz większe układy NH000, NH1 i NH2.
- Dobór nie kończy się na amperach; liczą się też liczba biegunów, typ wkładki, sposób montażu i miejsce w rozdzielnicy.
- Ten element nie zastępuje wyłącznika różnicowoprądowego, a w wielu obwodach nie zastępuje też klasycznego wyłącznika nadprądowego.
- Najwięcej problemów powodują źle dobrana wkładka, zły rozmiar aparatu i próba montażu bez sprawdzenia realnego obciążenia.
Czym jest i kiedy naprawdę się przydaje
W praktyce patrzę na ten aparat jak na połączenie dwóch zadań w jednym miejscu: ma wygodnie odciąć obwód i przejąć ochronę nadprądową dzięki wkładce topikowej. To rozwiązanie jest szczególnie sensowne tam, gdzie obwód ma większe obciążenie, trzeba go serwisować albo chcesz mieć szybkie i jednoznaczne odłączenie bez szukania kilku osobnych zabezpieczeń.
W remoncie domu najczęściej przydaje się przy głównym zasilaniu, wydzielonych obwodach technicznych, większych odbiornikach albo w rozdzielnicy, którą projektuje się z myślą o późniejszej rozbudowie. Nie traktowałbym go jednak jako uniwersalnego zamiennika wszystkiego. W zwykłych obwodach gniazd i oświetlenia częściej wystarczają inne aparaty, a tutaj ten wybór ma sens wtedy, gdy potrzebujesz jednocześnie odłączenia i zabezpieczenia topikowego.
Najprościej mówiąc: jeśli obwód ma być łatwy do wyłączenia, odporny na przeciążenie i uporządkowany technicznie, ten typ rozwiązania daje dużo kontroli w małej przestrzeni. To właśnie dlatego pojawia się nie tylko w obiektach przemysłowych, ale też w nowoczesnych rozdzielnicach domowych i przy modernizacjach z większymi odbiornikami.
Jak jest zbudowany i co dzieje się w środku
Mechanika jest tu dość prosta, ale ważna. Mamy część łączeniową, która odcina tor prądowy, oraz wkładkę topikową, która reaguje na nadmierny prąd i przerywa obwód przy przeciążeniu lub zwarciu. W niektórych konstrukcjach sama wkładka albo jej uchwyt tworzy element ruchomy, dlatego cały układ bywa opisywany jako aparat łączący rozłączanie z bezpiecznikiem w jednym zespole.
Warto znać dwa pojęcia. Wkładka topikowa to bezpiecznik z elementem, który przepala się przy zbyt dużym prądzie. Styk ruchomy to część, która fizycznie rozłącza obwód. Dzięki temu aparat nie tylko „wyłącza” instalację, ale też zapewnia ochronę przed skutkami awarii, czego zwykły rozłącznik bez wkładki nie zrobi.
W praktyce liczą się też detale montażowe: rodzaj zacisków, sposób wyprowadzenia przewodów, możliwość plombowania, sygnalizacja stanu wkładki i to, czy aparat da się bezpiecznie obsłużyć bez dotykania elementów pod napięciem. Przy rozdzielnicy ma to znaczenie większe, niż wielu inwestorów zakłada na etapie projektu. Kolejny krok to wybór konkretnego wariantu, bo tutaj różnice są już bardzo odczuwalne.

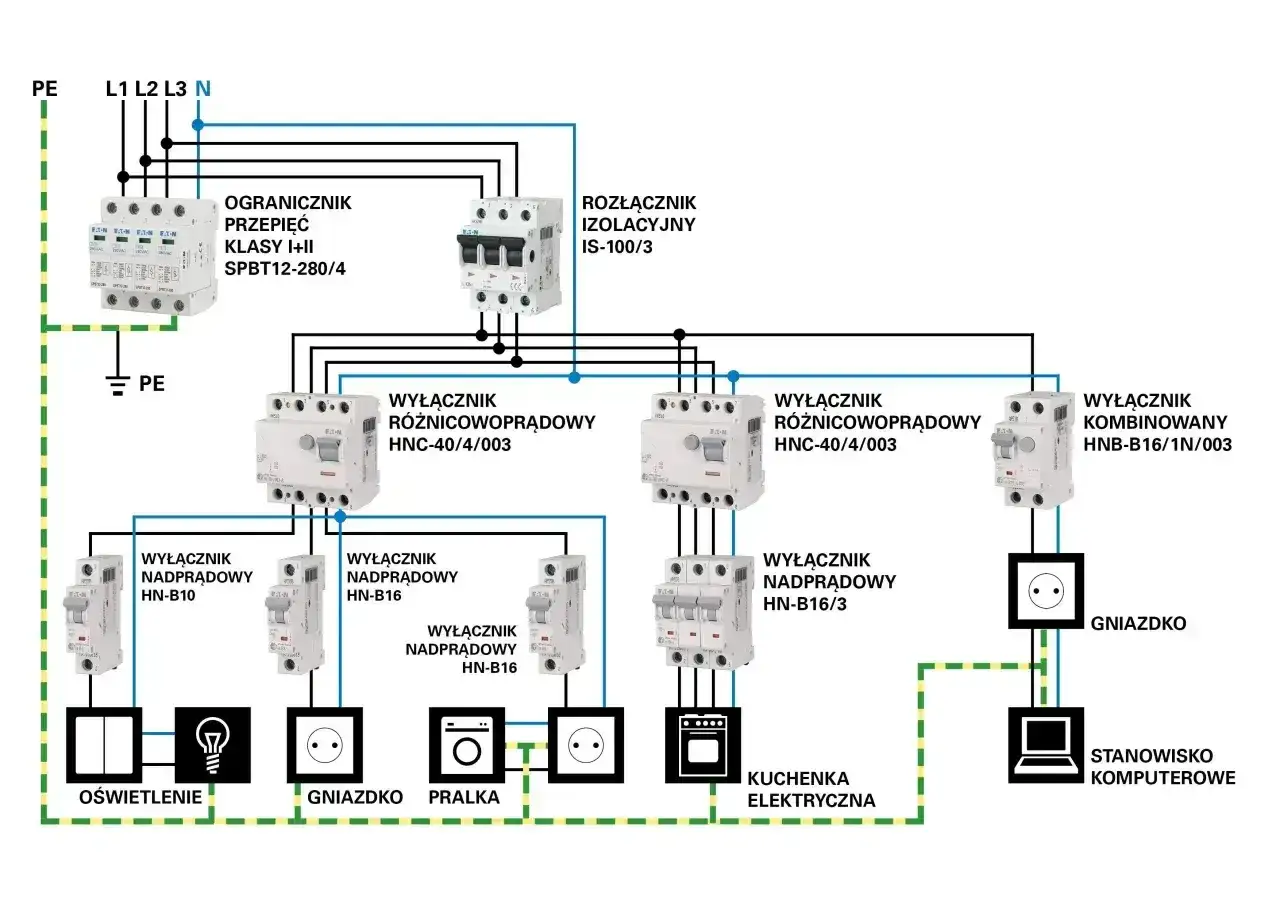

W dokumentacji technicznej ten typ aparatu porządkuje norma IEC 60947-3, a symbole w schematach opierają się na IEC 60617. To ważne, bo przy modernizacji nie chodzi tylko o „ten sam amperaż”, ale o zgodność całego układu z wymaganiami dla łączenia i odłączania obwodu.
Jakie są najczęstsze odmiany i gdzie je spotkasz
Największa różnica między modelami dotyczy rozmiaru wkładki, sposobu montażu i zakresu prądowego. W małych rozdzielnicach pojawiają się wersje modułowe na wkładki cylindryczne 10x38 mm, zwykle w układach 1P, 1P+N albo 3P+N. W większych rozdzielnicach i złączach energii dominują układy NH, czyli większe wkładki nożowe w rozmiarach NH000, NH1 i NH2.
| Wariant | Gdzie go spotkasz | Mocna strona | Ograniczenie |
|---|---|---|---|
| Modułowy na 10x38 mm | Małe i średnie rozdzielnice domowe, dodatkowe tory zasilania, niewielkie obwody techniczne | Kompaktowy, prosty do zabudowy, czytelny w serwisie | Nie jest rozwiązaniem do bardzo dużych prądów |
| NH000 | Rozdzielnice główne i mniejsze układy dystrybucyjne | Dobre połączenie kompaktowości i wyższej obciążalności | Zajmuje więcej miejsca niż wersja modułowa |
| NH1 | Większe zasilania i obwody o istotnym poborze mocy | Sprawdza się tam, gdzie rośnie prąd znamionowy i znaczenie serwisu | Wymaga już bardziej przemyślanej rozdzielnicy |
| NH2 | Główne rozdzielnice i mocniejsze układy zasilania | Duża rezerwa prądowa i solidna konstrukcja | To sprzęt wyraźnie większy i droższy |
Jeśli chodzi o liczbę biegunów, najczęściej spotkasz wersje 1-, 3- i 4-biegunowe. W domu trzy fazy i neutralny wymagają zwykle układu 3P+N albo 4P, zależnie od projektu instalacji i tego, czy neutralny ma być odłączany razem z fazami. W układach jednofazowych wystarczy prostsza wersja, ale decyzji nie podejmuję „na oko” - patrzę na schemat całej rozdzielnicy, a nie tylko na pojedynczy aparat.
Dla czytelnika remontującego mieszkanie albo dom ważne jest jeszcze jedno: nie każdy aparat tego typu ma sens w każdej rozdzielnicy. Jeżeli miejsce jest ograniczone, wersja modułowa bywa najlepsza. Jeżeli obciążenie jest większe, a zasilanie ma być łatwe do kontroli podczas serwisu, układ NH jest zwykle rozsądniejszy. To prowadzi już wprost do doboru, bo tutaj łatwo popełnić kosztowny błąd.
Na co patrzeć przy doborze podczas remontu
Dobór zaczynam od parametrów elektrycznych, a dopiero potem patrzę na cenę czy producenta. Najważniejsze są: prąd znamionowy, napięcie pracy, liczba biegunów, typ wkładki, sposób montażu i zgodność z rozdzielnicą. Jeśli któryś z tych punktów się nie zgadza, aparat może być po prostu niewłaściwy, nawet jeśli „na papierze wygląda dobrze”.
| Co sprawdzić | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Prąd znamionowy | Musi odpowiadać obciążeniu i przekrojowi przewodów | W małych układach często spotyka się 20 A, 32 A, 63 A; w większych 100 A, 250 A, 400 A i więcej |
| Napięcie znamionowe | Aparat musi pracować w sieci, do której jest przeznaczony | W katalogach często pojawia się 400 V lub 690 V |
| Typ wkładki | Ochrona musi pasować do charakteru obciążenia | gG do obwodów ogólnych, aM przy odbiornikach z większym prądem rozruchowym |
| Liczba biegunów | Decyduje o tym, ile torów zostanie odłączonych jednocześnie | W instalacji trójfazowej zwykle rozważa się 3P, 3P+N albo 4P |
| Sposób montażu | Musi pasować do szyny DIN, płyty lub mostu szynowego | To częsty problem przy modernizacji starej rozdzielnicy |
| Wymiary i miejsce w szafie | Za duży aparat utrudni prowadzenie przewodów i serwis | Najpierw zmierz przestrzeń, dopiero potem wybieraj model |
| Sygnalizacja i plombowanie | Ułatwiają kontrolę stanu i ograniczają nieuprawnione przełączenia | Przydaje się w budynkach z większą liczbą użytkowników |
Ja zawsze patrzę też na to, co będzie działo się po montażu. Jeśli w rozdzielnicy mają pojawić się kolejne obwody, dobrze od razu zostawić rezerwę miejsca i przewidzieć logiczny układ opisów. W praktyce oszczędza to czasu przy późniejszym serwisie, a w domu po remoncie taka czytelność bywa równie ważna jak sam wybór aparatu. Z tych samych powodów trzeba uważać na błędy, które wychodzą dopiero po uruchomieniu instalacji.
W dokumentacji technicznej i projektowej ten etap powinien być jeszcze sprawdzony przez elektryka z odpowiednimi uprawnieniami. Tu naprawdę nie chodzi o „ładny montaż”, tylko o zgodność parametrów, selektywność zabezpieczeń i bezpieczeństwo podczas pracy całej instalacji.
Błędy, które w rozdzielnicy widać dopiero po czasie
Najczęstszy błąd to patrzenie wyłącznie na ampery. To za mało, bo aparat może mieć poprawny prąd znamionowy, a mimo to nie pasować do typu wkładki, liczby biegunów albo sposobu montażu. Drugi problem to mylenie ochrony topikowej z różnicowoprądową - to są różne funkcje i jedna nie zastępuje drugiej.
- Zastosowanie za małej lub za dużej wkładki względem obciążenia i przewodów.
- Dobór aparatu bez sprawdzenia, czy rozdzielnica ma na niego realnie miejsce.
- Pominięcie neutralnego tam, gdzie projekt instalacji wymaga odłączenia 3P+N lub 4P.
- Mieszanie rodzajów wkładek bez sprawdzenia charakterystyki gG lub aM.
- Zakładanie, że aparat rozwiąże problem złego doboru przewodów albo całej logiki zabezpieczeń.
- Próba samodzielnej wymiany bez pomiarów i bez upewnienia się, że obwód jest faktycznie odłączony od zasilania.
W remontach widuję też drugi, bardziej subtelny błąd: kupowanie „mocniejszego” aparatu tylko dlatego, że wydaje się bezpieczniejszy. To nie zawsze działa. Jeżeli układ jest przewymiarowany albo źle skoordynowany z przewodami, nie zyskujesz jakości, tylko komplikujesz ochronę i późniejsze naprawy. Dlatego dobrze jest znać też relację między tym aparatem a innymi zabezpieczeniami w instalacji.
Ile to kosztuje i kiedy lepiej wybrać inne zabezpieczenie
W praktyce cena zależy głównie od rozmiaru, liczby biegunów i klasy aparatu. Proste wersje modułowe na wkładki cylindryczne 10x38 mm zwykle są w zasięgu kilkuset złotych, a większe układy NH do rozdzielnic głównych mogą kosztować od kilkuset do kilku tysięcy złotych. Różnica wynika nie tylko z gabarytu, ale też z parametrów łączeniowych, trwałości i wyposażenia dodatkowego.
| Rozwiązanie | Kiedy ma sens | Czego nie robi | Orientacyjny poziom kosztu |
|---|---|---|---|
| Wyłącznik nadprądowy | Typowe obwody gniazd i oświetlenia | Nie daje funkcji topikowej | Zwykle niższy |
| Wyłącznik różnicowoprądowy | Ochrona przed prądem upływu | Nie chroni przed przeciążeniem jak bezpiecznik | Zależny od typu i czułości |
| Rozłącznik bezpiecznikowy | Odłączenie obwodu i ochrona topikowa w jednym miejscu | Nie zastępuje wszystkich zabezpieczeń instalacji | Od kilkuset złotych do kilku tysięcy złotych |
Jako punkt odniesienia: w aktualnych katalogach producentów proste wersje modułowe widać dziś mniej więcej w zakresie 150-311 zł, NH000 100 A około 583 zł, NH1 250 A około 978 zł, a większe NH2 630 A potrafią dojść do 8604 zł. To nie jest stała cena rynkowa, ale dobrze pokazuje skalę różnic między kompaktowym aparatem modułowym a dużym zabezpieczeniem do głównej rozdzielnicy.
Jeżeli instalacja jest prosta i dotyczy pojedynczych obwodów domowych, klasyczny układ zabezpieczeń bywa wystarczający i zwyczajnie rozsądniejszy cenowo. Jeżeli jednak remont obejmuje większe zasilanie, rozbudowę rozdzielnicy, dodatkowe podrozdzielnie albo odbiorniki o wyższym poborze, ten aparat daje lepszą organizację i czytelniejsze odcinanie zasilania. To właśnie dlatego nie traktuję go jako gadżetu technicznego, tylko jako element porządkujący całą instalację.
Przed zamknięciem rozdzielnicy sprawdzam trzy rzeczy
Na finiszu remontu nie zostawiam tego tematu bez kontroli. Sprawdzam zgodność prądu i napięcia z projektem, upewniam się, że typ wkładki pasuje do charakteru obciążenia, i oglądam, czy aparat da się później obsłużyć bez gimnastyki z przewodami. To prosta lista, ale oszczędza bardzo dużo nerwów po uruchomieniu instalacji.
- Czy aparat ma odpowiednią liczbę biegunów i nie rozrywa logiki całej rozdzielnicy.
- Czy wkładka jest dobrana do realnego odbiornika, a nie tylko do „ładnej” wartości na obudowie.
- Czy przewody, opis i dostęp serwisowy są na tyle czytelne, by po roku nie trzeba było zgadywać, co jest czym.
Jeśli mam wskazać jedną praktyczną zasadę, to jest nią ta: przy tym elemencie estetyka rozdzielnicy ma znaczenie, ale najpierw liczy się koordynacja zabezpieczeń, a dopiero potem porządek wizualny. Dobrze dobrany aparat znika z pola uwagi na co dzień, a przypomina o sobie tylko wtedy, gdy naprawdę trzeba bezpiecznie odłączyć obwód albo zareagować na awarię.
