W dobrze zaprojektowanej płycie fundamentowej stal nie jest dodatkiem, tylko elementem, który decyduje o sztywności całego domu. Zbrojenie płyty fundamentowej nie sprowadza się do położenia dwóch siatek: liczą się warunki gruntowe, otulina, miejsca wzmocnień, sposób łączenia prętów i to, czy wykonawca utrzyma projekt podczas betonowania. Poniżej pokazuję, jak wygląda ten proces w praktyce i na co zwracam uwagę, gdy fundament ma pracować długo, a nie tylko „przejść odbiór”.
Najważniejsze rzeczy, które warto ustalić przed montażem stali
- Projekt decyduje o wszystkim - średnice, rozstaw prętów i strefy dogęszczenia wynikają z obliczeń, a nie z przyzwyczajenia ekipy.
- Otulina ma chronić stal - bez właściwej warstwy betonu pręty szybciej korodują i płyta traci trwałość.
- Siatki muszą stać na dystansach - zbrojenie nie może leżeć na podłożu ani „tonąć” w izolacji.
- Wzmocnienia lokalne są równie ważne jak siatka główna - szczególnie przy słupach, krawędziach i otworach instalacyjnych.
- Odbiór przed betonowaniem jest obowiązkowy - po zalaniu większości błędów nie da się już sensownie naprawić.
Co naprawdę przenosi zbrojenie w płycie

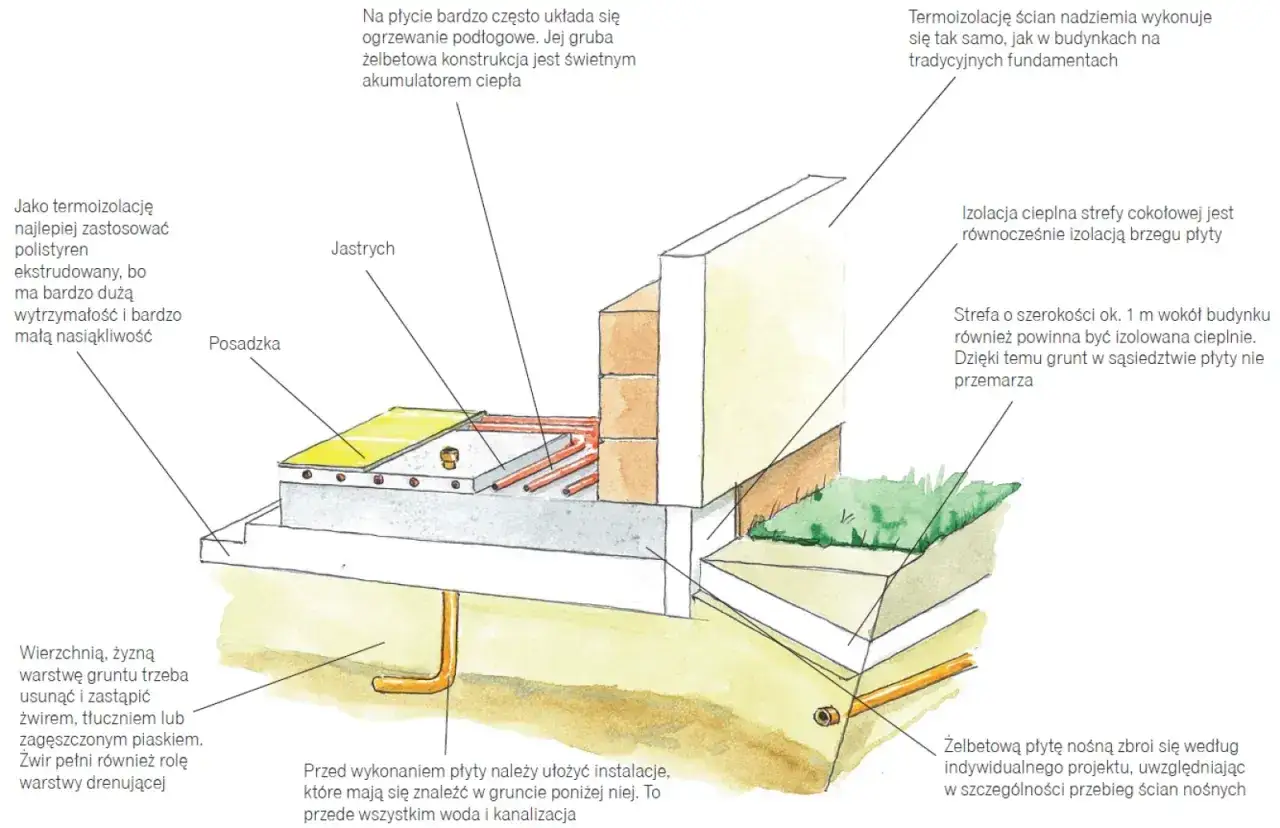

Płyta fundamentowa pracuje jak duży, sztywny element żelbetowy, czyli taki, w którym beton i stal współdziałają ze sobą. Beton dobrze znosi ściskanie, ale słabiej radzi sobie z rozciąganiem, dlatego to stal przejmuje naprężenia tam, gdzie konstrukcja chce się wyginać albo lokalnie rozrywać. W praktyce najważniejsze są trzy rzeczy: równomierne rozłożenie obciążeń, ograniczenie rys oraz kontrola nierównomiernego osiadania, które na słabszym gruncie potrafi wyjść szybko i boleśnie.
Ja patrzę na to tak: jeśli grunt pod domem nie jest idealnie jednorodny, to sztywniejszy fundament pomaga „rozsmarować” ciężar budynku na większej powierzchni. Dlatego płyta bywa rozsądnym wyborem przy gorszych warunkach gruntowych, wyższym poziomie wody albo wtedy, gdy inwestor chce uniknąć punktowych problemów typowych dla bardziej tradycyjnych rozwiązań.
| Element | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| Beton | Przenosi ściskanie i tworzy bryłę fundamentu | Daje sztywność i masę, ale bez stali nie poradzi sobie z rozciąganiem |
| Stal zbrojeniowa | Przejmuje rozciąganie i pomaga kontrolować rysy | Chroni płytę przed pękaniem w strefach zginania |
| Otulina | Oddziela stal od środowiska zewnętrznego | Zmniejsza ryzyko korozji i uszkodzeń przy wilgoci oraz gruncie |
| Dystanse | Utrzymują zaprojektowane położenie prętów | Bez nich siatka zjeżdża, a cały układ traci geometrię |
To dobry punkt wyjścia, ale sam pomysł na zbrojenie nie wystarczy. Trzeba jeszcze wiedzieć, jak ten układ ma wyglądać w praktyce na budowie.
Jak wygląda układ stali w praktyce
W typowej płycie nie myśli się o „jednej siatce”, tylko o całym zestawie elementów pracujących razem. Najczęściej spotyka się zbrojenie prowadzone w dwóch kierunkach prostopadłych do siebie, z warstwą dolną i górną tam, gdzie konstrukcja tego wymaga. Dolna siatka przejmuje część pracy przy zginaniu od strony gruntu, górna pomaga tam, gdzie płyta dostaje od góry większe obciążenie od ścian, słupów lub lokalnych koncentracji sił.
W domach jednorodzinnych układ bywa prostszy niż w obiektach wielokondygnacyjnych, ale nie oznacza to, że można go uprościć „na oko”. Przy krawędziach zwykle pojawia się zbrojenie obwodowe, a w strefach pod ścianami nośnymi, słupami, kominami czy większymi otworami - dodatkowe dogęszczenia. To właśnie one często robią największą różnicę, bo płyta nie pęka zwykle na środku pola, tylko tam, gdzie naprężenia są większe niż w reszcie przekroju.
| Element układu | Rola | Na co zwracam uwagę |
|---|---|---|
| Dolna siatka | Pracuje w strefie bliżej podłoża | Musi być stabilnie podparta i nie może leżeć na izolacji |
| Górna siatka | Wzmacnia strefy nad podporami i przy obciążeniach skupionych | Nie może „wisieć” bez dystansów ani być przypadkowo dociśnięta przez ekipę |
| Zbrojenie obwodowe | Chroni krawędzie i naroża | To miejsce, które łatwo osłabić przy deskowaniu i betonowaniu |
| Dogęszczenia lokalne | Wzmacniają newralgiczne strefy | Powinny wynikać z projektu, a nie z improwizacji na budowie |
Jeśli chcesz zobaczyć to w praktyce, najłatwiej zrozumiesz układ stali dopiero wtedy, gdy przejdę do samej kolejności robót. Tam właśnie wychodzi, czy projekt da się poprawnie wykonać, czy tylko ładnie narysować.

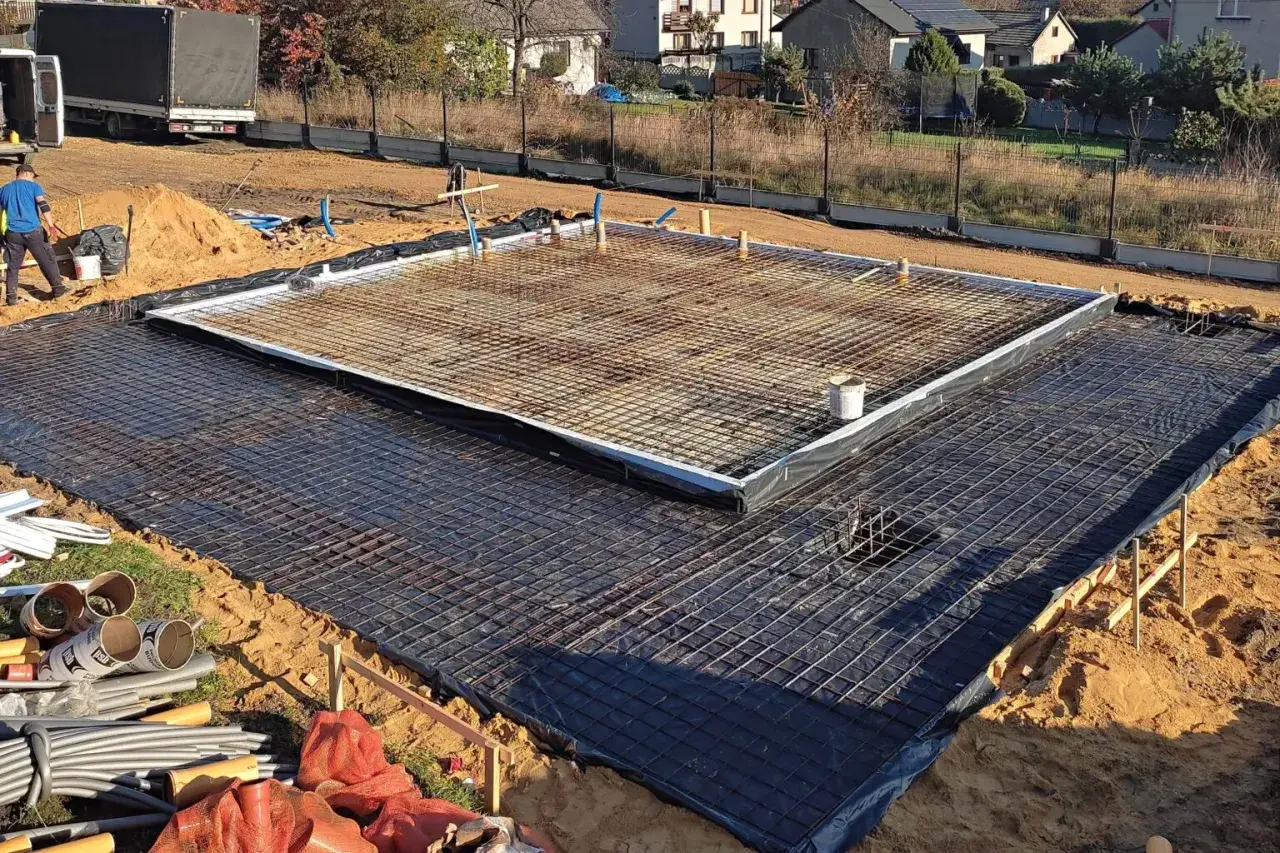

Jak przebiega wykonanie na budowie krok po kroku
Ja zwykle rozbijam cały proces na kilka etapów, bo wtedy łatwiej wyłapać błędy zanim znikną pod betonem. Sama kolejność ma znaczenie: jeśli ktoś najpierw położy stal, a dopiero później zacznie poprawiać podłoże albo izolację, to kończy się to nerwowym przesuwaniem prętów i gubieniem otuliny.
- Sprawdzam podłoże i odbieram warstwę nośną. Grunt musi mieć przygotowaną, równą podstawę, bo zbrojenie nie naprawi źle zrobionego podłoża.
- Układam warstwę podkładową i izolację zgodnie z projektem. To stabilizuje konstrukcję i pozwala poprawnie ustawić dystanse.
- Rozstawiam dystanse systemowe. Ich zadaniem jest utrzymanie otuliny, a nie jedynie „podniesienie” siatki o kilka centymetrów.
- Montuję dolną warstwę zbrojenia. Pręty powinny być związane drutem i zachować zaprojektowany rozstaw.
- Dodaję wzmocnienia lokalne. W praktyce chodzi o strefy przy ścianach nośnych, narożach, słupach, otworach i większych przepustach instalacyjnych.
- Układam górną warstwę i pilnuję zakładów. Nie powinny wypadać przypadkowo w jednym miejscu, bo wtedy osłabiasz konkretny pas płyty.
- Robię odbiór przed betonowaniem. Sprawdzam wysokości, otulinę, ciągłość połączeń i to, czy instalacje nie kolidują ze stalą.
Przy ogrzewaniu podłogowym dochodzi jeszcze jeden praktyczny problem: rury nie mogą wypchnąć siatek ani zmniejszyć otuliny. Później pozostaje już tylko betonowanie, wibrowanie i pielęgnacja świeżej mieszanki, więc jeśli na tym etapie coś jest źle ustawione, poprawka bywa prawie niemożliwa.
Skoro wiadomo już, jak wygląda montaż, warto zobaczyć, jakie parametry są najczęściej dobierane w projekcie i dlaczego nie da się ich dobrać „uniwersalnie”.
Jak dobrać średnice prętów, rozstaw i otulinę
Nie ma jednego zestawu wymiarów, który pasuje do każdej płyty. Projektant dobiera stal do obciążeń, rozpiętości, warunków gruntowych i klasy ekspozycji, korzystając z obliczeń konstrukcyjnych oraz reguł takich jak Eurokod 2. W praktyce to oznacza, że dwie podobne z zewnątrz płyty mogą mieć zupełnie inny układ stali, bo jedna stoi na stabilnym gruncie, a druga na słabszym, bardziej wilgotnym podłożu.
| Parametr | Co najczęściej spotykam w domu jednorodzinnym | Dlaczego to ważne |
|---|---|---|
| Otulina | Około 50 mm od strony gruntu i krawędzi, jeśli projekt nie wymaga inaczej | Chroni stal przed wilgocią, korozją i uszkodzeniem podczas betonowania |
| Średnica prętów | Najczęściej zakres 8-16 mm, zależnie od obciążenia | Za cienka stal nie przejmie naprężeń, za gruba może być niepotrzebnie kosztowna i trudniejsza w układaniu |
| Rozstaw siatki | Zwykle 10-20 cm | Gęstszy układ lepiej ogranicza rysy i równiej rozprowadza pracę płyty |
| Liczba warstw | Najczęściej 2, choć projekt może przewidzieć inne rozwiązanie | Górna i dolna warstwa pozwalają lepiej kontrolować zginanie w obu strefach |
| Zakłady prętów | Wykonywane dokładnie według projektu, bez skracania „na oko” | Zakład to odcinek, na którym dwa pręty zachodzą na siebie i przekazują siły dalej |
W jednym zdaniu: otulina ma chronić stal, a rozstaw ma kontrolować rysy. Jeżeli któreś z tych założeń jest zignorowane, płyta nadal może wyglądać dobrze po zalaniu, ale jej trwałość zaczyna się skracać od pierwszego sezonu. To prowadzi wprost do pytania, kiedy trzeba wejść z dodatkowym wzmocnieniem, a nie tylko z „standardowym” układem siatek.
Kiedy potrzebne jest dodatkowe wzmocnienie
Najczęstszy błąd inwestora polega na założeniu, że każda płyta wygląda podobnie. W rzeczywistości lokalne wzmocnienia są potrzebne wtedy, gdy obciążenie nie rozkłada się równomiernie albo grunt pracuje nierówno. To nie jest detal dla perfekcjonistów - to jest miejsce, w którym konstrukcja albo się broni, albo zaczyna pękać.
| Sytuacja | Co zwykle się robi | Po co to robić |
|---|---|---|
| Słaby lub niejednorodny grunt | Projektuje się sztywniejszy układ i lokalne dogęszczenia | Żeby ograniczyć różnice osiadań i zarysowania |
| Duże obciążenia punktowe od słupa lub komina | Dodaje się pręty w strefie podporowej | Żeby nie dopuścić do lokalnego przeciążenia i przebicia |
| Większe otwory instalacyjne | Obramowuje się je dodatkowymi prętami | Żeby krawędź otworu nie stała się miejscem pękania |
| Naroża i krawędzie | Wzmacnia się strefy brzegowe | Bo właśnie tam najłatwiej o koncentrację naprężeń |
| Wysoki poziom wód gruntowych | Dba się o szczelność, otulinę i jakość wykonania | Żeby stal nie pracowała w wilgotnym, agresywnym środowisku |
W praktyce to właśnie takie miejsca odróżniają dobrze narysowany projekt od dobrze wykonanej płyty. Gdy ich brakuje, błędy często wychodzą nie od razu, tylko po kilku miesiącach albo po pierwszej zimie.
Skoro już wiadomo, gdzie konstrukcja potrzebuje wsparcia, czas przejść do rzeczy, które psują robotę najczęściej i najcicho.
Najczęstsze błędy, które psują nawet dobry projekt
Na budowie najwięcej problemów widzę nie tam, gdzie projekt jest zły, tylko tam, gdzie ktoś go „lekko uprościł”. Problem w tym, że przy fundamentach takie uproszczenia nie są kosmetyczne. One pracują później latami, a naprawa jest kosztowna albo wręcz niemożliwa.
- Za mała otulina - stal jest zbyt blisko powierzchni, więc szybciej koroduje i może powodować odspojenia betonu.
- Siatka leżąca na podłożu - zbrojenie traci zaprojektowaną pozycję i nie pracuje tam, gdzie powinno.
- Zakłady w jednym miejscu - osłabiają pas płyty zamiast go wzmacniać.
- Ucięte zbrojenie przy krawędzi - naroża i brzegi zaczynają pękać szybciej niż środek płyty.
- Brak dogęszczeń przy słupach i otworach - rośnie ryzyko lokalnego przeciążenia i zarysowań.
- Złe ustawienie dystansów - płyta traci właściwą geometrię jeszcze przed betonowaniem.
- Ignorowanie instalacji i uziomu - później ekipa musi ciąć, przesuwać albo improwizować na świeżo złożonym zbrojeniu.
Jeśli mam wskazać jeden praktyczny test jakości, to jest nim właśnie cierpliwość przed zalaniem betonu. Dobrze wykonana stal nie robi wrażenia na zdjęciu tak bardzo jak świeża, równo rozlana mieszanka, ale to ona decyduje o trwałości całej konstrukcji. I dlatego przed betonowaniem robię jeszcze jeden, ostatni, bardzo konkretny przegląd.
Co sprawdzić przed betonowaniem, żeby nie żałować po rozszalowaniu
Na tym etapie nie szukam już „ładnego wyglądu”, tylko zgodności z projektem. To jest moment, w którym można jeszcze wychwycić błąd bez kosztownej naprawy. Po zalaniu zostają tylko zdjęcia, notatki i ewentualne nerwowe rozmowy z ekipą.
- Czy otulina jest zachowana na całym obwodzie, także przy narożach i krawędziach.
- Czy dolna i górna warstwa nie osiadły na izolacji albo chudym betonie.
- Czy dodatkowe pręty są dokładnie tam, gdzie przewidział je projektant.
- Czy zakłady nie zbiegają się w jednym pasie i nie kolidują z przepustami.
- Czy instalacje, peszle, odpływy i uziom fundamentowy mają swoje miejsce i nic nie rozpycha siatki.
- Czy wykonano zdjęcia przed betonowaniem, najlepiej z pomiarem newralgicznych odległości.
Jeżeli miałbym zostawić jedną praktyczną myśl na koniec, to byłaby ona prosta: fundament ma być nudny, równy i przewidywalny. Im mniej improwizacji w stali, otulinie i detalach montażowych, tym mniejsze ryzyko, że po wykończeniu domu wrócisz do tematu pęknięć, wilgoci albo lokalnych napraw, których można było uniknąć na etapie budowy.
