Otwierasz puszkę elektryczną podczas remontu i widzisz kilka żył w różnych barwach. Czy brązowy zawsze oznacza fazę, niebieski jest bezpieczny, a żółto-zielony można podłączyć „na oko” do uziemienia? Wyjaśniam, co oznaczają kolory kabli w polskich instalacjach, jak odczytywać oznaczenia L, N, PE i PEN oraz dlaczego przed pracą nie wolno ufać wyłącznie barwie izolacji.
Najważniejsze oznaczenia, które trzeba znać przed remontem
- Żółto-zielony oznacza przewód ochronny PE i nie powinien pełnić innej funkcji.
- Niebieski jest przeznaczony przede wszystkim dla przewodu neutralnego N.
- Brązowy, czarny i szary służą do oznaczania przewodów fazowych L, L1, L2 i L3.
- PEN łączy funkcję przewodu ochronnego i neutralnego, dlatego wymaga szczególnej ostrożności.
- W starej lub przerabianej instalacji kolor może nie odpowiadać rzeczywistej funkcji żyły.
Co oznaczają podstawowe barwy w instalacji domowej
W nowych instalacjach elektrycznych barwy izolacji pomagają szybko rozpoznać funkcję poszczególnych żył. Ten system wynika między innymi z norm PN-HD 308 S2 oraz PN-EN IEC 60445, ale sam kolor jest tylko elementem identyfikacji. Funkcję przewodu potwierdza się również na schemacie, przy zacisku oraz pomiarem.

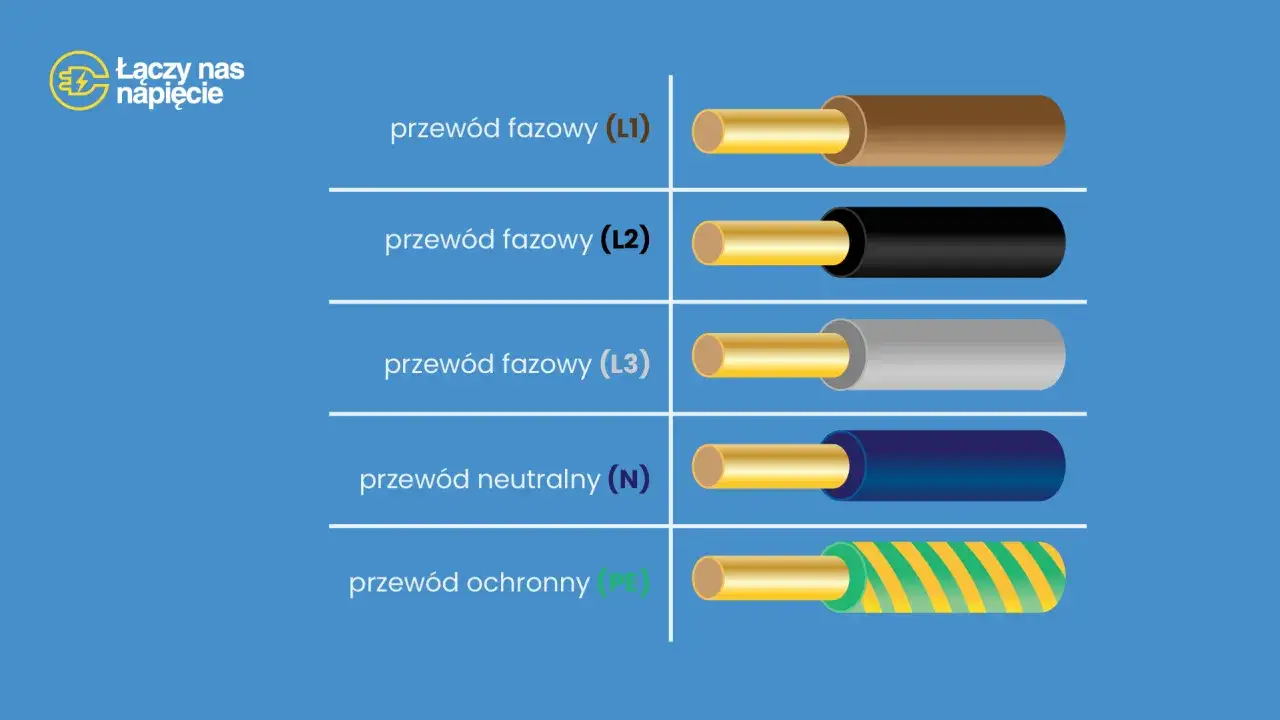

| Kolor żyły | Oznaczenie | Funkcja |
|---|---|---|
| Żółto-zielony | PE | Przewód ochronny, który łączy metalowe części instalacji z układem ochrony przeciwporażeniowej. |
| Niebieski lub jasnoniebieski | N | Przewód neutralny, czyli roboczy przewód powrotny w typowych obwodach prądu przemiennego. |
| Brązowy | L lub L1 | Przewód fazowy w instalacji jednofazowej albo pierwsza faza w instalacji trójfazowej. |
| Czarny | L2 | Najczęściej druga faza w instalacji trójfazowej. |
| Szary | L3 | Najczęściej trzecia faza w instalacji trójfazowej. |
W zwykłym obwodzie 230 V spotkasz zazwyczaj trzy żyły. Brązowa doprowadza napięcie fazowe, niebieska pełni funkcję neutralną, a żółto-zielona zapewnia ochronę. To najczęstszy układ w nowych gniazdach i obwodach oświetleniowych, ale nie traktowałabym go jako dowodu w instalacji o nieznanej historii.
Przewód neutralny nie jest tym samym co ochronny. N może przewodzić prąd podczas normalnej pracy urządzenia, natomiast PE nie powinien być przewodem roboczym. Nie wolno też zamieniać ich miejscami, nawet jeśli urządzenie po takim podłączeniu chwilowo działa.
Jak rozpoznać fazy w instalacji jedno- i trójfazowej
W instalacji jednofazowej przewód fazowy jest oznaczany symbolem L. Jego izolacja może być brązowa, czarna albo szara, choć w typowych przewodach mieszkaniowych najczęściej spotyka się brązowy. Czarny lub szary może pojawić się na przykład jako żyła sterowana w obwodzie oświetlenia.
Instalacja trójfazowa, popularnie nazywana „siłą”, wykorzystuje trzy przewody fazowe. Standardowy układ barw wygląda następująco:
- L1 - brązowy,
- L2 - czarny,
- L3 - szary.
Do tego dochodzą niebieski przewód N oraz żółto-zielony PE. W pełnym układzie mamy więc pięć żył, czyli trzy fazy, neutralny i ochronny. Taki przewód stosuje się między innymi do zasilania płyt indukcyjnych, większych silników, warsztatu albo rozdzielnicy.
Nie zakładaj jednak, że sam kolor pokaże kolejność faz. Jeśli urządzenie wymaga właściwej kolejności L1, L2 i L3, trzeba ją sprawdzić odpowiednim miernikiem. Barwa wskazuje przeznaczenie żyły, ale nie potwierdza obecności napięcia ani kolejności faz.
Stare przewody i oznaczenie PEN wymagają większej ostrożności
Najwięcej pomyłek pojawia się w mieszkaniach z instalacją wykonaną kilkadziesiąt lat temu. W starszym układzie TN-C można spotkać dwa przewody zamiast trzech, ponieważ funkcję ochronną i neutralną pełni wspólny przewód PEN. Dawniej stosowano też inne barwy, a podczas późniejszych napraw ktoś mógł po prostu wykorzystać dostępną żyłę bez prawidłowego oznaczenia.
Przewód PEN jest szczególny, ponieważ łączy funkcję PE i N. Może być oznaczony żółto-zieloną izolacją z niebieskimi końcówkami albo niebieską izolacją z żółto-zielonym oznaczeniem na końcach. Nie wolno traktować go jak zwykłego przewodu neutralnego ani samodzielnie przerabiać starego układu.
W nowych instalacjach przewód ochronny i neutralny powinny być rozdzielone. Punkt rozdziału PEN na PE i N musi znajdować się w odpowiednim miejscu instalacji i zostać wykonany zgodnie z projektem. Po rozdzieleniu tych przewodów nie powinno się ich ponownie łączyć w dalszej części obwodu.
Jeżeli w puszce widzisz tylko dwa przewody, metalowe elementy bez ochrony albo nietypowe połączenia, remont warto zatrzymać na etapie oględzin. Brak osobnej żyły PE to nie drobna niedogodność, lecz sygnał, że instalację powinien ocenić elektryk.
Dlaczego sam kolor nie wystarcza do bezpiecznej pracy
Kolor izolacji jest wskazówką, a nie pomiarem. Przewód brązowy może być fazą stałą albo fazą wracającą z wyłącznika, niebieski w starej instalacji może zostać użyty niezgodnie z przeznaczeniem, a żółto-zielony może być błędnie podłączony przez wcześniejszego wykonawcę.
Przed jakąkolwiek ingerencją trzeba wyłączyć właściwy obwód, zabezpieczyć go przed przypadkowym włączeniem i sprawdzić brak napięcia miernikiem dwubiegunowym. Próbniki śrubokrętowe mogą być pomocne orientacyjnie, ale nie zastępują właściwego sprawdzenia instalacji.
Szczególną ostrożność zachowaj przy lampach. W poprawnie wykonanym obwodzie wyłącznik powinien rozłączać przewód fazowy, a nie neutralny. Jeśli światło gaśnie, nie oznacza to jeszcze, że wszystkie żyły w puszce są bez napięcia. Przy wyłączonym świetle przewód fazowy może nadal znajdować się w oprawie.
Nie zmieniaj funkcji żyły przez samo owinięcie jej taśmą, jeśli nie masz pewności, że instalacja jest wykonana zgodnie z wymaganiami. Oznaczenia na końcach mogą ułatwić identyfikację, ale nie naprawiają błędnego układu ani braku przewodu ochronnego.
Jak czytać oznaczenia przy gniazdach, lampach i zasilaniu stałym
Gniazdo elektryczne
W typowym gnieździe z uziemieniem przewód fazowy trafia do zacisku L, neutralny do N, a ochronny do zacisku oznaczonego symbolem uziemienia lub PE. Położenie L i N w gnieździe powinno być zgodne z przyjętym sposobem montażu, ale najważniejsze pozostaje prawidłowe rozpoznanie przewodów i ciągłość ochrony.
Nie sugeruj się wyłącznie tym, że urządzenie działa po podłączeniu. Odbiornik może pracować również przy zamienionych żyłach, ale nie oznacza to, że ochrona przeciwporażeniowa jest prawidłowa. W przypadku gniazd w łazience, kuchni i na zewnątrz znaczenie mają także zabezpieczenia różnicowoprądowe oraz stopień ochrony osprzętu.
Oprawa oświetleniowa
W lampie brązowy lub czarny przewód zwykle doprowadza fazę, niebieski jest neutralny, a żółto-zielony należy połączyć z zaciskiem ochronnym, jeśli oprawa ma pierwszą klasę ochronności. Oprawy w II klasie ochronności nie wymagają podłączenia PE, ale przewodu ochronnego nie wolno wtedy wykorzystywać jako żyły roboczej ani odcinać bez przemyślanego zakończenia.
Przeczytaj również: Izolacja w domu - Jak dobrać materiały i unikać błędów?
Prąd stały i instalacje niskonapięciowe
W obwodach 12 V i 24 V, na przykład przy taśmach LED, automatyce lub zasilaniu urządzeń, często spotyka się czerwony jako plus i czarny jako minus. To popularna praktyka, ale nie uniwersalny kod dla każdej instalacji. Zawsze sprawdzam opis zasilacza, polaryzację oraz oznaczenia producenta, ponieważ pomyłka może uszkodzić elektronikę.
Nie przenoś zasad z instalacji 230 V na przewody antenowe, sieciowe, alarmowe czy sterownicze. W tych systemach kolory żył mogą wynikać z zupełnie innego standardu, a niebieska lub brązowa żyła nie musi pełnić funkcji znanej z domowego obwodu zasilającego.
Bezpieczny remont zaczyna się od identyfikacji, nie od koloru
Najprostszy schemat dla nowej instalacji wygląda tak: żółto-zielony to PE, niebieski to N, a brązowy, czarny i szary to przewody fazowe. Ten kod bardzo ułatwia pracę, ale w starym mieszkaniu trzeba go traktować jako punkt wyjścia, nie jako ostateczną diagnozę.
Przed wymianą gniazda, lampy lub fragmentu instalacji sprawdź dokumentację, oznaczenia przy zaciskach i rzeczywistą obecność napięcia. Jeżeli przewody są stare, aluminiowe, nadpalone, nietypowo połączone albo brakuje osobnej żyły ochronnej, zleć ocenę elektrykowi z odpowiednimi uprawnieniami.
Dobrze oznaczona instalacja jest wygodniejsza, łatwiejsza w serwisie i bezpieczniejsza dla domowników. W elektryce estetyczny porządek ma znaczenie, ale o bezpieczeństwie zawsze decydują poprawne połączenia, pomiary i zabezpieczenia, a nie sam kolor izolacji.
