Przy remoncie instalacji elektrycznej kolor żyły i krótki symbol na izolacji decydują o bezpieczeństwie całego obwodu. Dobrze odczytane oznaczenia pomagają odróżnić przewód fazowy od neutralnego, znaleźć ochronny PE i nie pomylić się przy podłączeniu gniazda, lampy czy łącznika. W tym tekście rozkładam oznaczenia przewodów elektrycznych na prosty język: od kolorów, przez skróty L, N, PE i PEN, aż po symbole spotykane na kablach instalacyjnych.
Najważniejsze oznaczenia, które trzeba rozpoznać przed pracą przy instalacji
- Zielono-żółty to przewód ochronny PE, niebieski to neutralny N, a brązowy, czarny i szary najczęściej oznaczają fazy.
- PEN łączy funkcję ochronną i neutralną, więc wymaga szczególnej ostrożności, zwłaszcza w starszych instalacjach.
- Symbole typu YDY, YDYp, DY czy LgY mówią o budowie przewodu, jego sztywności i typowym zastosowaniu.
- W starych mieszkaniach kolory często nie trzymają dzisiejszego standardu, dlatego sam wygląd przewodu nie wystarcza.
- Przed jakąkolwiek pracą trzeba odłączyć zasilanie i potwierdzić brak napięcia miernikiem, a nie samym „próbnikiem”.
Jak czytać kolory żył w praktyce

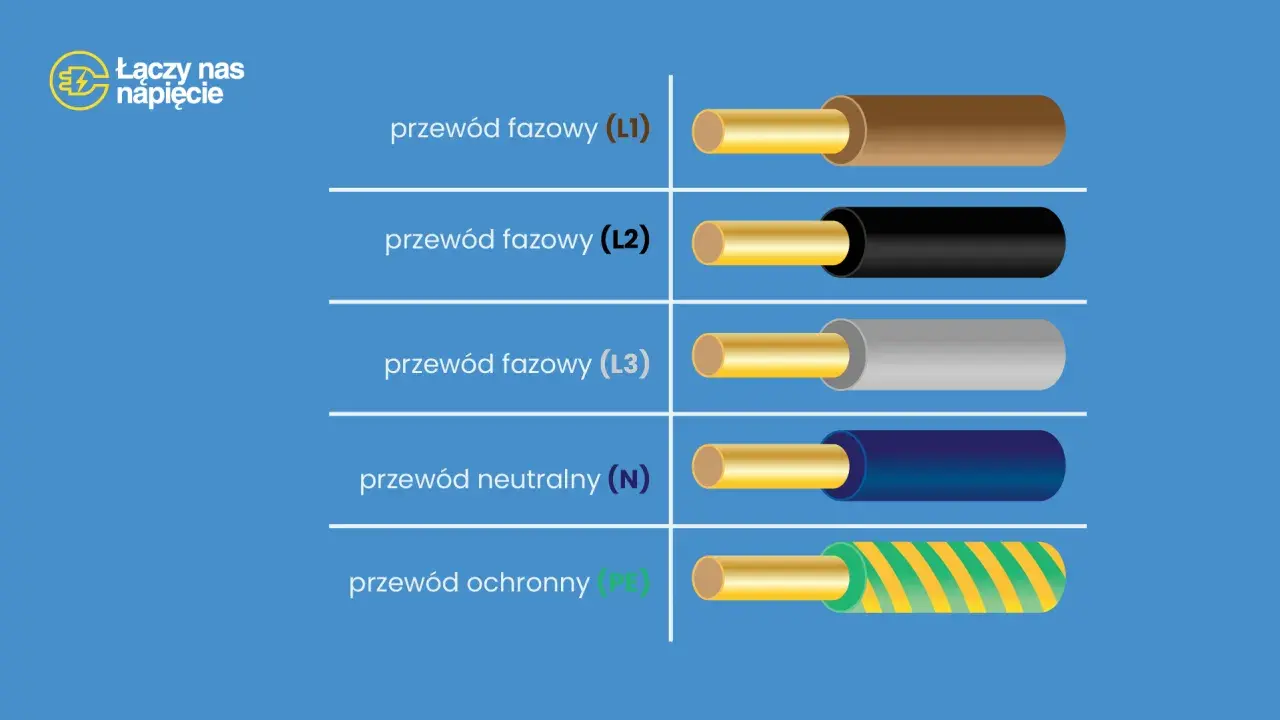

W nowoczesnej instalacji kolor izolacji jest pierwszą podpowiedzią, ale nie jedyną informacją. Ja zawsze traktuję go jak etykietę orientacyjną: dużo mówi, ale nie zwalnia z myślenia. W standardzie stosowanym w Polsce i Europie najczytelniejszy układ jest prosty: zielono-żółty = PE, jasnoniebieski = N, a brązowy, czarny i szary = przewody fazowe.
| Kolor żyły | Symbol | Funkcja | Co warto zapamiętać |
|---|---|---|---|
| zielono-żółty | PE | ochronna | Nie służy do zasilania urządzeń w normalnej pracy. |
| jasnoniebieski | N | neutralna | W obwodach domowych zwykle „wraca” nią prąd roboczy. |
| brązowy | L / L1 | fazowa | Najczęściej pierwszy przewód fazowy w instalacji jednofazowej i trójfazowej. |
| czarny | L2 | fazowa | W układzie trójfazowym oznacza drugą fazę. |
| szary | L3 | fazowa | W układzie trójfazowym oznacza trzecią fazę. |
W praktyce oznacza to, że przy typowym remoncie mieszkania najczęściej spotkasz przewód brązowy jako fazę zasilającą, niebieski jako neutralny i zielono-żółty jako ochronny. W punktach oświetleniowych, puszkach pod gniazda i przy osprzęcie podtynkowym ten układ jest szczególnie ważny, bo błędne podłączenie potrafi od razu wyłączyć zabezpieczenia albo, co gorsza, stworzyć zagrożenie porażeniowe. Ta logika prowadzi nas do symboli literowych, które są równie ważne jak sam kolor.
Co oznaczają symbole L, N, PE i PEN
Same litery są krótkie, ale w instalacji znaczą bardzo dużo. L to przewód fazowy, czyli ten, który jest „aktywny” względem ziemi. N to przewód neutralny, a PE to przewód ochronny, którego zadaniem jest odprowadzenie prądu zwarciowego i poprawa bezpieczeństwa obudów urządzeń. PEN łączy w sobie funkcję N i PE, dlatego wymaga wyjątkowej uwagi i nie powinien być traktowany jak zwykły neutralny.
| Symbol | Znaczenie | Gdzie go spotkasz | Czego nie robić |
|---|---|---|---|
| L | przewód fazowy | gniazda, lampy, łączniki, rozdzielnice | Nie używać go jako ochronnego ani neutralnego. |
| N | przewód neutralny | obwody jednofazowe i trójfazowe | Nie zastępować nim PE. |
| PE | przewód ochronny | gniazda z bolcem, obudowy urządzeń, rozdzielnice | Nie wykorzystywać go do zasilania odbiorników. |
| PEN | funkcja ochronna i neutralna w jednym przewodzie | starsze układy TN-C i niektóre modernizacje | Nie rozpoznawać go wyłącznie po kolorze, bez sprawdzenia układu. |
W instalacji trójfazowej symbole L rozpisuje się jeszcze dokładniej jako L1, L2 i L3. To właśnie dzięki temu da się zachować kolejność faz, co ma znaczenie przy zasilaniu mocniejszych urządzeń, ale też przy prostszych pracach, gdy w rozdzielnicy trzeba uporządkować obwody bez zgadywania. Gdy już wiadomo, co oznaczają litery przy żyłach, warto spojrzeć na symbole nadrukowane na samym przewodzie.
Jak odczytać symbole na kablu, gdy wybierasz przewód do remontu
Na rynku nie kupuje się już „po prostu kabla”, tylko przewód dobrany do warunków pracy. Symbol na izolacji mówi mi, z czego przewód jest zbudowany, czy jest sztywny, giętki, płaski, do układania na stałe czy raczej do miejsc, gdzie potrzebna jest większa elastyczność. To bardzo praktyczna wiedza, bo źle dobrany typ przewodu później mści się przy montażu osprzętu albo po zamknięciu ściany.
| Oznaczenie | Co zwykle oznacza | Typowe zastosowanie |
|---|---|---|
| YDY | miedziany przewód instalacyjny w izolacji i powłoce PVC | stałe instalacje wewnątrz budynku |
| YDYp | wersja płaska przewodu instalacyjnego | układanie pod tynkiem i tam, gdzie liczy się mniejsza grubość |
| DY | pojedyncza żyła instalacyjna, zwykle sztywna | proste połączenia instalacyjne i osprzęt |
| LgY | giętka linka z izolacją PVC | rozdzielnice, szafki, miejsca wymagające częstego gięcia |
| YKY | kabel do zastosowań bardziej wymagających, także na zewnątrz | prowadzenie poza budynkiem, czasem w ziemi |
Do takiego symbolu bardzo często dochodzi jeszcze zapis liczbowy, na przykład 3x1,5 albo 3x2,5. Odczytuję go prosto: pierwsza liczba mówi, ile żył ma przewód, a druga podaje przekrój każdej żyły w milimetrach kwadratowych. W remoncie to ważne, bo inne przekroje stosuje się do oświetlenia, a inne do gniazd wtyczkowych. Jeśli ktoś próbuje „uratować” instalację cienkim przewodem tam, gdzie potrzebny jest grubszy, oszczędność bywa pozorna i szybko wychodzi przy obciążeniu.
Dlaczego stare instalacje potrafią zmylić nawet doświadczoną osobę
Największy problem zaczyna się tam, gdzie instalacja była robiona w kilku etapach albo naprawiana bez konsekwencji. W starszych mieszkaniach kolory żył bywają inne niż współczesny standard, a przewody mogły być wielokrotnie przedłużane, łączone i oznaczane taśmą w sposób, który dziś nie trzyma żadnej logiki. Kolor nie jest wtedy dowodem, tylko wskazówką.
- W starszych obwodach możesz spotkać przewody czerwone, białe, zielone albo żółte, które nie odpowiadają dzisiejszym zasadom.
- PEN bywa prowadzony w sposób, który na pierwszy rzut oka przypomina zwykły N albo PE.
- W niektórych puszkach ktoś wcześniej zmienił funkcję żyły i oznaczył ją tylko kawałkiem taśmy.
- W starych oprawach oświetleniowych ochronny w ogóle może nie występować, mimo że w innych miejscach instalacji jest już obecny.
Ja w takich sytuacjach nie ufam pamięci poprzedniego właściciela ani temu, że „zawsze tak było”. Najpierw sprawdzam dokumentację, jeśli istnieje, a potem weryfikuję obwód pomiarem. To jedyna rozsądna droga, bo pomyłka w starej instalacji potrafi się ujawnić dopiero wtedy, gdy założysz nowy osprzęt, włączysz obciążenie albo podłączysz urządzenie z zabezpieczeniem różnicowoprądowym. I właśnie tutaj pojawiają się najczęstsze błędy przy remoncie.
Najczęstsze błędy, które widzę przy remoncie
Najbardziej ryzykowne pomyłki są zwykle banalne. Nie wynikają z braku wiedzy, tylko z pośpiechu. Przy elektryce pośpiech kosztuje więcej niż estetyczny detal, dlatego przy każdym obwodzie trzymam się kilku zasad, które naprawdę ograniczają liczbę problemów.
- Traktowanie koloru jak pewnika - szczególnie w starszych mieszkaniach to prosta droga do błędu.
- Zamiana N z PE - może wywołać nieprawidłową pracę zabezpieczeń i obniżyć bezpieczeństwo urządzeń.
- Używanie niebieskiego albo zielono-żółtego jako fazy - później każdy kolejny serwisant ma kłopot, a ryzyko rośnie.
- Łączenie przewodów bez trwałego oznaczenia - taśma na szybko nie zastąpi czytelnego opisu na końcach.
- Dobór niewłaściwego typu przewodu - sztywny zamiast giętkiego albo za cienki do danego obciążenia.
Praktyczny wniosek jest prosty: jeśli coś wygląda nietypowo, to zwykle nietypowe jest naprawdę. Lepiej poświęcić kilka minut na sprawdzenie niż później rozkuwać świeżo wykończoną ścianę. Tę samą zasadę stosuję zawsze przed zamknięciem puszki i zabudową fragmentu instalacji.
Zanim zamkniesz puszkę, sprawdź te trzy rzeczy
Przed zakończeniem prac robię krótki, ale bardzo konkretny przegląd. To moment, w którym da się jeszcze poprawić błąd bez kosztów wykończeniowych i bez nerwów. Dobrze wykonany remont instalacji elektrycznej nie kończy się na tym, że „działa”; kończy się wtedy, gdy działa i jest czytelny dla kolejnej osoby, która kiedyś otworzy puszkę lub rozdzielnicę.
- Sprawdź brak napięcia miernikiem - nie opieraj się wyłącznie na próbnikiem śrubokrętowym, bo daje zbyt mało pewności.
- Porównaj kolory z funkcją przewodu - jeśli żyła pełni inną rolę niż sugeruje barwa, oznacz ją trwale na obu końcach.
- Zostaw czytelny ślad po sobie - opis w rozdzielnicy, zdjęcie przed zabudową i koszulka termokurczliwa potrafią oszczędzić wielu godzin szukania.
Jeśli po otwarciu puszki widzisz układ, który nie pasuje do standardu, nie zgaduj. W instalacji elektrycznej zgadywanie jest najdroższą metodą pracy. Najbezpieczniej przyjąć prostą zasadę: kolory i symbole pomagają, ale dopiero pomiar i konsekwentne oznaczenie dają pewność, że wszystko będzie działać bezpiecznie także po remoncie i po kolejnych latach użytkowania.
